LCD TV Sharp Aquos “LC-32L4071″ Mode K , No Signal
    problem :
LCD Sharp Aquos 32 inc mengalami kerusakan pada sistem penerimaan, dimana tidak ada satupun siaran televisi yang bisa di terima. Kita coba untuk memprogram ulang secara automatis, tetap saja hasilnya sama hanya raster saja yang tampak pada layar monitornya.

Model LCD TV Sharp :

Dimanakah letak trouble-nya? Segera kita selidiki:

Penerimaan siaran televisi selalu menggunakan Tuner sebagai media-nya, apakah pada LCD ini kerusakan ada pada Tuner-nya.Untuk memastikannya kita mesti melihat proses tuning dan melihat pergerakkan tegangan tuning pada Tuner. Caranya adalah dengan menggunakan multitester dengan batas ukur DC50 volt, dan tempelkan prob merah pada kaki Tuner no 7 dari sebelah kiri , biar mudah bisa dilihat pada gambar berikut:

Disini kita melihat adanya tegangan tuning yaitu dari 0 sampai 32 volt , jadi sudah jelas tuner tidak mengalami kerusakan. Pada layar monitor LCD kita melihat adanya huruf K yang ada di pojok atas sebelah kiri, mungkin ini penyebabnya yang membuat televisi tidak bisa menerima siaran. Ternyata memang benar data setting mengalami perubahan, pada bagian AGC-nya . Parameter option kita melihat angka 255 untuk AGC, maka kita coba merubahnya ke angka 9 selanjutnya kita coba hidupkan LCD-nya ? Hasilnya Alhamdulillah LCD sudah bisa menerima siaran.

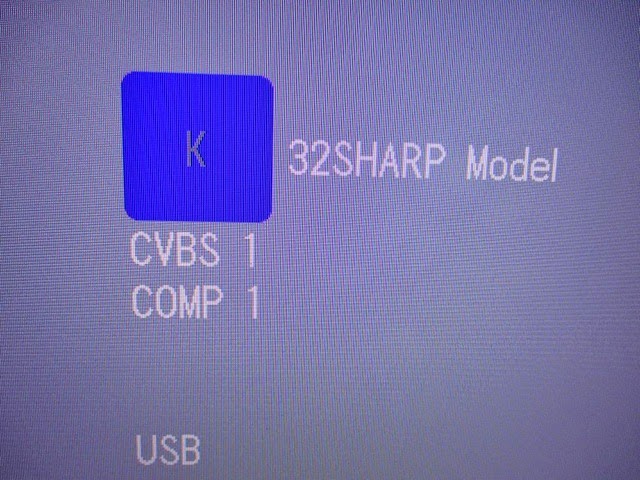

Mode K bagaimana untuk menghilangkannya  ? Untuk ini kita bisa memakai kode tombol Vol – dengan tombol input ( source )  di Panel control secara bersamaan sebelumnya LCD TV harus dalam keadaan mati. Jadi kita tekan dahulu kedua tombol, setelahnya barulah kita masukan aliran listriknya.

Bagaimana untuk membuka Parameter mode K ? Untuk ini kita tekan tombol Vol- dengan Program –  di panel control secara bersamaan lalu masukkan aliran listriknya , nantinya akan timbul servis menunya. Permasalahan yang timbul jika Mode K lagi on? Jika kita mencoba fungsi Reset dalam menu , hasil yang kita dapatkan Suara tidak bekerja dengan normal.  Jika kita tekan tombol volume suara yang dihasilkan langsung besar/ hanya ada 3 pilihan suaranya kecil -sedang -besar . Untuk mengembalikan seperti awalnya kita mesti menghilangkan Mode K -nya.
       kesimpulan : solusi untuk mengatasi problem seperti ini yaitu dengan mengubah data setting AGC-nya



Lcd Tv Sharp Aquos lampu indikator hanya kedap - kedip
    problem :
 LCD TV Sharp Aquos LC-32M400M-BK jika kita masukkan aliran listrik hanya terlihat lampu indikatornya saja yang berkedap-kedip, kita coba tekan tombol power sama sekali tidak ada tampilan gambar apalagi suaranya.
    Apakah yang menyebabkannya ? Segera kita selidiki :
Lampu indikator yang terlihat kedap-kedip saat kita masukkan aliran listrik sekilas memberi pemikiran kemungkinan adanya masalah dibagian PSU ( power supply unit ) , ada indikasi tegangan output dalam kondisi tidak stabil. Setelah kita lepaskan casing bagian belakang dengan jelas kita lihat rangkaian PSU dengan kondisi komponen yang masih baik, poin ada di Capasitor filter .
Tahap lanjutan yang bisa kita lakukan adalah dengan membuka servis menu, kemungkinan ada error sehingga terjadi kasus kerusakan seperti ini. Cara buka servis menu / mode K adalah :
 1 Matikan / lepaskan aliran listrik
 2 Tekan tombol Vol – serta Input di panel control/ bukan di remote.
 3 Masukkan aliran listriknya
 Setelah kita lakukan langkah ini kini lampu indikator sudah tidak kedap-kedip dan LCD TV Sharp sudah bisa hidup, tapi setelah kita matikan lewat remote atau lewat panel semuanya kembali seperti semula/ kedap-kedip lagi lampu indikatornya. Jadi semakin jelas ada masalah di data setting, maka kita coba restore ,caranya :
 Dalam mode K tekan tombol vol – serta prog – di panel control, nantinya akan keluar menu/ option, setelah
tampil pilihan kedua yaitu area ( asia) tekan tombol ok di remote dan kita diamkan sampai terlihat tampilan ok di layar LCD -nya. Kini kita matikan LCD TV Sharp melalui remote dan kita coba hidupkan kembali hasilnya Alhamdulillah semuanya sudah kembali normal.
 Ada sedikit perbedaan dari model yang sebelumnya, biasanya kalau dalam kondisi mode K jika kita matikan LCD-nya akan tetap tampil jika kita hidupkan kembali LCD-nya. Untuk model ini tidak berlaku, jika mode K sudah kita buka maka dengan kita matikan LCD-nya maka mode K akan hilang dengan sendirinya / tidak tampil lagi.

       kesimpulan : solusi untuk mengatasi masalah ini yaitu dengan cara me-restore data settingnya

SHARP Aquos LCD TV LC-32A39I pada mode AV (AV5) tidak muncul gambar, tetapi suara normal. (SOLVED)

Langkah - Langkahnya sebagai berikut :
Buka data service sharp , sblm mencolokan tv tekan 2 tombol p+ dan v- bersamaan, lalu nyalakan sambil tekan kedua tombol tadi tahan sampai sermod keluar.. cuma untuk masuk ke service mode TV aquos ini beda dengan Tv sharp yang CRT caranya sbb:

1. Cabut stecker power dari PLN

2. tekan tombol volume - dan tombol input pada tv, bukan pada remote, colok stecker ke stop kontak PLN, tahan sampe ada Tanda "K" pada pojok kiri atas layar.

3. lepas tekanan terhadap tombol Vol - dan tombol input.

4.tekan tombol volume - dan CH +, service menu akan tampil.

5. hati-hati..! jangan sampe ngacak-ngacak settingan yang ga perlu disetting.. Unit bisa mati.

LCD Sharp Aquos 32” byar-pet 3x kemudian kembali st-by

KASUS :

·                     LCD Sharp Aquos 32”

·                     Kalau dihidupkan raster hidup-mati byar-pet 3x kemudian kembali mati stand-by (led idikator merah menyala).

·                     Jika tombol power ditekan maka kejadian sama selalu terulang lagi. Jadi bukan mati protek.

PEMERIKSAAN :

·                     Pada model ini board inverter menjadi satu dengan board power supply.

·                     Pemeriksaan secara visual maupun menggunakan esr-meter tidak menemukan adanya elko yang gembung atau rusak.

·                     Demikian juga pemeriksaan tegangan-tegangan pada bagian power suply tidak menemukan masalah.

·                     Cek tegangan pada konektor “Inverter on-off” selalu tetap pada posisi “H” tidak berubah walaupun lampu backlight hidup-mati

·                     Coba di cut jalur “ERROR” dari bagian Inverter ke bagian Main-board, pesawat dapat menyala terus (indikator led hijau nyala terus) dan suara tatap ada.

·                     Kesimpulan problem pada bagian Inverter atau mungkin Lampu backlight ada yang problem.

PEMERIKSAAN BAGIAN INVERTER dan LAMPU BACKLIGHT :

·                     Pada saat backlight menyala, tegangan pada output tranfo inverter hampir sama semuanya (cara ukur, baca artikel no.5 di bawah!)

·                     Buka dari bagian depan untuk melihat nyala lampu backlight. Semua nampak nyala normal dan tidak ada tanda-tanda pada salah satu lampu yang gosong atau kedip.

·                     Kesimpulan problem pasti pada bagian sirkit Inverter, tetapi bukan karena protek.

SOLUSI :

·                     Kecurigaan kami jatuh pada ic inverter driver BD9883.

·                     Tetapi untuk mengukur tegangan-tegangan pada kaki-kaki ic ini tidak mungkin, sebab berada pada bagian bawah board.

·                     Maka kami mempunyai ide cara untuk mengukur tegangan-tegangan tersebut. Pada setiap kaki yang ingin kami ukur tegangan kami pasang (solder) sebuah kabel dengan panjang secukupnya, dengan tujuan nanti tegangannya dapat diukur pada ujung kabel satunya lagi.

·                     Ketika semua kabel sudah tersolder dan pesawat kami coba…….ternyata pasawat sudah “BAIK” dengan sendirinya sebelum kami mencoba ukur tegangan-tegangannya.

·                     Wallahualam………..mungkin karena penyolderan-penyolderan kabel pada kaki-kaki ic maka semuanya menjadi beres……..walaupun ini menyisakan tanda-tanya……jangan-jangan nanti problem kambuh lagi.

·                     Perlu running test yang lama…..untuk memastikan problem tidak kambuh lagi.

No pin kaki-kaki yang kami beri kabel yang rencananya akan kami ukur.

Gambar bukan skema aslinya (hanya untuk membantu memahami)

·                     No.1 DUTY = kontrol on-off (dari main-board)

·                     No.8 FB = menerima umpan balik dari lampu backlight untuk mengatur agar nyala inverter stabil

·                     No.9 IS = menerima umpan balik dari lampu inverter sebagai OCP (over current protector)

·                     No.10 VS = menerima umpan balik dari lampu inverter sebagai OVP (over voltage protector)

·                     No. 11 STB = kontrol stand-by (dari main-board)

Hasil pengukuaran saat lampu backlight menyala normal pada kaki BD9883 :

·                     DUTY = 2v

·                     FB = 1v

·                     IS = 0v

·                     VS = 1v

·                     STB =3v

LCD Sharp Alexander 22” hidup sebentar terus mati

KASUS :

·                     LCD Sharp Alexander 22” MODEL LC22L10

·                     Jika dihidupkan (led nyala hijau) da raster nyala sebentar, kemudian terus mati sendiri dan lampu led nyala merah.

·                     Jika tombol power ditekan lagi, maka kejadian seperti diatas akan terulang lagi.

·                     Setelah diulang 3 atau 4 kali achirnya pesawat akan mati protek dan led merah kedip 2x secara berulang. Pesawat baru akan dapat dihidupkan lagi setelah colokan listrik dilepas terlebih dahulu.

SOLUSI :

·                     Led merah kedip 2x kalau Sharp LCD hal ini menunjukkan problem pada bagian inverter.(blingking code sharp aquos lcd)

·                     Saat backlight menyala coba dilakukan pengukuran tegangan-tegangan pada kapasitor output tegangan tinggi setiap tranfo inverter (ada 4 buah output). Pengukuran dilakukan pada kapistor milar yang berhubungan dengan pin-1 diode D8 seperti contoh gambar dibawah. JANGAN MELAKUKAN PENGUKURAN PADA PIN-4 TRANFO INVERTER ATAU PIN-1 CN2 KONEKTOR LAMPU BACKLIGHT, KARENA TEGANGAN SANGAT TINGGI !

·                     Ternyata hasilnya salah satu tranfo tegangannya ada yang lebih rendah dibanding dengan ke-3 tranfo lainnya.

·                     Pada tranfo yang bermasalah ketika coba diukur resistansinya pada pin-3/4, ternyata lebih besar jika dibanding dengan ke-3 tranfo lainnya

Gambar bukan skema sebenarnya (hanya untuk memudahkan penjelasan saja)

·                     Pada kasus ini kami coba putus jalur ERROR dari pcb Inverter ke Main-pcb (posisi pada kabel konektor yang dekat ground), ternyata pesawat dapat hidup terus, ada suara dan lampu led tetap nyala hijau terus,  tetapi lampu backlight tetap mati lagi sehingga raster menjadi gelap

·                     Kesimpulan problem disebabkan kerusakan pada salah satu tranfo inverter yang menyebabkan over-current protek (OCP)

Sharp Led LCD 22LE420 mati

KASUS :

·                     Led LCD Sharp 22LE420, problem mati

·                     Tetapi setelah kami amati….saat dicolokkan listrik led indikator merah nyala sekejap……hal ini seperti menunjukkan pesawat pada posisi “power on”

LANGKAH-LANGKAH PEMERIKSAAN:

·                     Cek tegangan power supply - semua normal (5.8v dan 24v sesuai sesuai dengan service manual).

·                     Beruntung ada skematik diagram-nya

·                     Pertama pelototi skema bagian power Regulator, dan buat beberapa catatan berapa tegangan “masuk” dan berapa tegangan “keluar” dari masing-masning ic regulator serta  nomor-2 pin In-Out masing-masing IC.

Disini terlihat :

·                     Tegangan 5.8v dari power suply - dirubah menjadi 3.3v untuk St-by menggunakan  U7102 (unswitch)

·                     Tegangan 5.8v dari power suply juga dirubah menjadi 5.3v (di-switch on-off oleh mikrokontrol)  menggunakan Q7104

Selanjutnya tegangan 5.3v diturunkan menjadi beberapa macam tegangan dan digunakan digunakan untuk :

·                     Menjadi 3.3v menggunakan U7101- untuk Vcc bagian digital dan analog

·                     Menjadi 1.2v menggunakan U7103 – untuk Vcc bagian analog

·                     Diturunkan menjadi 1.2v menggunakan U7104 - untuk VccK chip ic

·                     Diturunkan menjadi 5v menggunakan U7105 – untuk Tuner

·                     Diturunkan menjadi 1.8v menggunakan U7106 - untuk DDRam


Semua catatan telah siap….

·                     Maka langkah selanjutnya adalah “mencari lokasi” letak semua komponen-komponen yang akan diukur tegangannya. Ternyata tidak mudah untuk menemukan lokasi masing-masing ic, disebabkan beberapa ic regulator phisiknya hanya “sebesar butir beras”

·                     Kemudian baru dilakukan pengukuran-pengukuran tegangan. Karena bentuk komponen yang kecil-kecil – maka untuk mempermudah pengukuran, ujung probe merah kami pasang “potongan jarum pentul”

·                     Hasil pengukuran – menemukan problem pada U7104 tegangan outputnya drops ………alias rusak.

·                     Coba suntik tegangan 1.2v pengganti U7104 menggunakan power supply dari luar……..pesawat langsung Joooosssssss…….nyala normal

SOLUSI AKHIR:

·                     Karena kesulitan untuk mendapatkan part pengganti - maka sebagai solusinya kami buatkan regulator down converter menggunakan LM2596 ADJ.

Sharp LCD LS22L50M mati – di-power tidak mau nyala

KASUS :

·                     Sharp LCD LS22L50M

·                     Problem mati – power tidak mau nyala

PEMERIKSAAN :

·                     Cek bagian power suply OK – ada tegangan-2 keluar dari bagian sekunder . Kalau tidak salah adalah 20v, 40v, (-) 12v

·                     Cek kaki X-tal ic besar tidak ada tegangan – hal ini menunjukkan tidak ada tegangan Vcc untuk st-by pada ic besar

Karena model ini tidak memiliki skematiknya…..maka langkah pertama yang kami lakukan adalah mencari data ic-ic regulator yang terpasang pada model ini melalui “datasheet4u.net” , yaitu

·                     Power suply menggunakan ic STRW seperti Tv tabung, tanpa sirkit PFC

·                     BD9781 merupakan ic switching penurun tegangan dari 20v ke 12v (power suply board)

·                     RSS050 ic switch on-off tegangan dc……tegangan ???? (power suply board)

·                     BD33KA5 ic regulator tegangan 3.3v untuk st-by (kontrol board)

·                     BD18KA5 ic regulator tegangan 1.8v untuk st-by (kontrol board)

·                     IJ9AK……tidak menemukan data……..tetapi kalau tidak salah merupakan ic regulator, karena mendapat input 12v dari BD9781 dan outputnya di-inputkan ke DB33KA5 dan BD18KA55. (kontrol board)

Setelah data terkumpul baru kami lakukan pengukuran-pengukuran. Hasilnya adalah :

·                     Tidak ada tegangan st-by 3.3v dan 1.8v pada output regulator BD33KA5 dan BD18KA5

·                     Tidak ada tegangan input pada BD33KA5 dan BD18KA5

·                     Ada tegangan input 20v pada BD9781dan ada tegangan keluaran 12v

·                     Ada tegangan input 12v pada ic IJ9AK tetapi tidak ada tegangan keluaran

SOLUSI :

·                     Berdasarkan hasil pengecekan dan analisa - IC IJ9AK rusak, karena ada tegangan input 12v dan tidak ada tegangan output

·                     IJ9AK kami coba cangkok menggunakan 7805 (……..tapi yang benar semestinya 7809)……….hasilnya….tegangan st by 3.3 dan 1.8v langsung ada.

·                     Pesawat di- power - led hijau langsung nyala……dan sebentar kemudian layar menyala………..coba pasang antenna…. gambar dan suara langsung joooooosssssss……..

Sharp LCD LC32M400 lampu indikator-merah hanya kedip-kedip

KASUS :

·                     LCD Sharp LC32M400

·                     Problem lampu indikator merah hanya kedip-kedip tidak mau start (hidup)

Yang sudah dilakukan :

·                     Upgrade bios……..tidak ada perubahan

·                     Cek tegangan  pada pin konektor IP-board :  tidak ada tegangan BL-on, Inverter-err ada tegangan

·                     Tegangan dc-dc converter untuk  stand-by 5v dan 3.3v pada Kontrol-board semua normal, dan cek pakai osiloskop tidak ada ripple.

·                     Cek tegangan-tegangan dc-dc  lainnya bisa hidup sebentar saat di-on-kan pertama kali, tapi  trus menghilang.

·                     Bolak-balik pelototi service –manual dan skemanya……………Tetapi analisa masih membingungkan………..yang rusak bagian Kontrol-board atau IP-board

Akhirnya “phone a friend alias minta bantuan teman” ……..mas Sarif electronic-clinic : Diberi informasi bahwa model ini kalau Inverter error sampai 5x akan menyebabkan mikrokontrol terkunci.  EEprom harus di “clear” dulu  agar mau dihidupkan lagi.

SOLUSI :

·                     Menggunakan remote asli.

·                     Tekan tombol “TV/Video”  dan  “VOl-down” pada panel LCD secara bersamaan kemudian baru colokkan listrik, dan tunggu sampai indikator hijau menyala dan pesawat menyala

·                     Akan muncul huruf “K” pada layar. Dan disini akan terlihat bahwa telah terjadi error sampai 5x.

·                     Tekan tombol “Chanel-down” dan “Vol-down” pada panel LCD untuk masuk ke menu selanjutnya.

·                     Tekan-tekan terus-menerus tombol  “Chanel-down”  sampai diketemukan item “EEP CLEAR”

·                     Pada item ini rubah “off” menjadi “on” .......kemudian tekan tombol “ENTER” (pada remote)….selesai

·                     Matikan LCD dan hidupkan lagi………………………..dan ternyata langsung dapat hidup normal, tetapi chanel kok masih kosong  (mungkin ini gara-gara di-Upgrade atau EEP di clear)………………….Lakukan Auto-program…….dan beressssssssssss.

Tapi kasus ini belum  kami anggap tuntas. Timbul pertanyaan…….berarti LCD ini sebelumnya Inverter sering error???……………tentu ada penyebabnya???.  Maka agar kerusakan tidak "terulang"............. yang kami lakukan adalah :

·                     Periksa secara solderan visual bagain Inverter – dan re-solder bagian-bagian yang mencurigakan

·                     Kabel Inverter-error dari IP-board ke Kontrol-board kami putus – dan  di-ground-kan lewat R 1K. Tujuannya agar sistim Inverter-error tidak kerja.

Catatan :

Mungkin aja suatu saat anda mendapat kasus seperti ini – tetapi  belum tentu dapat langsung nyala normal. Hal ini disebabkan kerusakan pada bagian Inverternya. Maka inverter harus diperbaiki dulu (tanpa disambung ke Kontrol-board) dengan cara diberi tegangan pada kontrol BL-on.

Sharp indikator merah hanya kedip-kedip

Lama gak pegang Sharp…….jadinya sasar susur…kesasar kesana-kesini kebingungan….butuh berjam-jam …….walaupun achirnya selesai juga

·                     32LE240….dicolokan listrik led indicator merah hanya kedip-kedip dg jeda sekitar 1 dtk.

·                     Pertama coba flash bios dulu…hasilnya sama saja (kesasar ke1…mestinya hal ini tdk perlu dilakukan)

·                     Kedua masuk sermod : tekan bersamaan tombol panel INPUT + Vol down kemudian colokkan listrik…..indikator bisa nyala hijau….tetapi layar tetap gelap.

Curiga lampu backlight tidak nyala.

·                     Cek bagian Inverter…ketemu sebuah diode short.

·                     Ulangi lagi masuk sermod…….sekarang layar bisa nyala……dan ada tampilan huruf “K”

·                     Jadi ingat…kalau Sharp backlight tdk nyala….kemudian coba dihidupkan ber-ulang2….maka kalau dicoba sampai 5x akan menyebabkan “error lamp”, dan akibatnya “pesawat tdk dpt dihidupkan”.

·                     “Error lamp” mesti di matikan dulu…agar pesawat bisa normal lagi.

Sudah bisa masuk sermod sampai muncul huruf “K”….tapi kelanjutannya lupa/bingung……….sehingga berulang2 setelah pesawat bisa nyala masuk sermod, pesawat selalu mati sendiri lagi………(kesasar yg ke 2…)

·                     Buka-buka catatan : ketemu rumusnya….setelah muncul huruf “K”….seharusnya segera tekan tombol panel “Chanel down + Vol down” secara bersamaan, dan achirnya pesawat bisa nyala terus.

·                     Akan muncul pilihan OPTION

·                     Pilih OPTION halaman 9/10 dengan tombol “Cursor up/down”

·                     Disitu akan ketemu pilihan item “L err stop” dengan nilai data “0”………pilih dh tombol Chanel up/down)………..Rubah data “0” menjadi “1”

·                     Atau “Err reset” dengan data “off” dirubah menjadi “on”……….tekan “enter”

·                     Matikan pesawat….hidupkan lagi….pesawat kembali normal….beressssssssss.

Lewat service mode akan dapat dilihat jika Inverter pernah error sampai 5x, kelimanya mesti dihilangkan atau direset.
