LED Sharp Model/Type LC-32DX8881Y Kedip - Kedip

*Kasus
*indikator kedip-kedip merah

*Solusi
Cek 12 dan 3,3 volt Stabil Atau Tidak,
Sofwere IC SPI 25XX

LCD TOSHIBA 42AV500E HIDUP SEBENTAR TERUS GELAP

LCD TOSHIBA sempat nyala beberapa detik trus mati protek – hal ini umumnya terjadi pada pesawat yang Inverter-nya diperlengkapi dengan sistim protek
(sebenarnya gambar tetap ada – hanya tidak kelihatan karena lampu backlight mati)
SUARA TETEP ADA .

PENYEBAB : Ada macam-macam penyebab Inverter protek, antara lain :

• Tranfo tegangan tinggi rusak. Bisa dicek pakai FBT tester pada kumparan primer. Atau cek resistansi semua tranfo pada bag sekunder – semua harus punya nilai resistansi yg sama, kalau diketemukan ada satu yang berbeda, maka kemungkinan tranfo tersebut rusak.
• Solderan pada tranfo tegangan tinggi ada yang kurang kontak
• Lampu CCFL ada yang tidak nyala/tidak kontak/rusak
• Atau kerusakan pada ic Inverter driver sendiri

MARSONOTV: Belajar repair motherboard Lcd

MARSONOTV: Belajar repair motherboard Lcd - seri 3: Kadang ada teknisi (pemula) salah dalam melakukan analisa……… Pada salah satu bagian motherboard ada tegangan regulator yang belum mu...

LCD SHARP LC-40M500M INDIKATOR KEDIP-KEDIP MERAH

Kasus; *indikator led kedip-kedip merah
            *Nyala Normal 5 Detik mati (protek)


Solusi;* Untuk meghilangkan kedip-kedip merah Tekan dan tahan tompol Input+vol Down Di panel TV sampek keluar mode K .

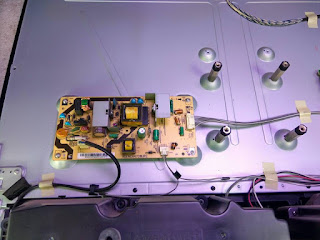

         *Untuk nyala sebentar trus mati cek modul inverter ada trafo HV
         *Cek juga Lampu BL

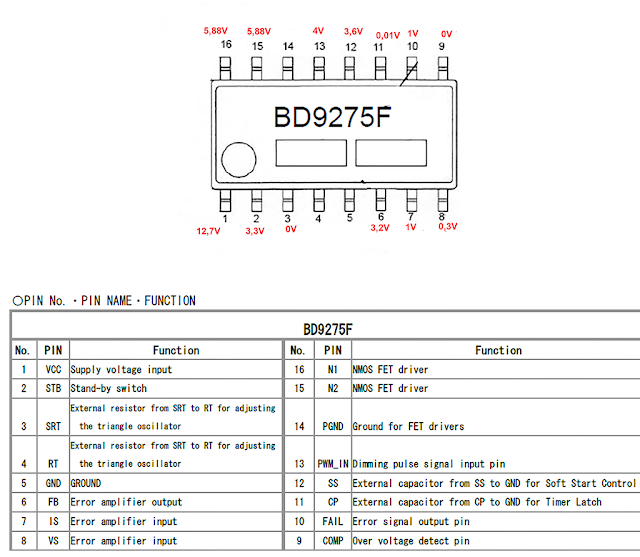

         *Coba cek ic inverter sesuai gambar;

MARSONOTV: Cara memastikan led Backlight Inverter telah beker...

MARSONOTV: Cara memastikan led Backlight Inverter telah beker...: Lihat contoh gambar skema sirkit BL Inverter. Jika tegangan pada titik B = tegangan pada titik A = tegangan VIN, maka artinya BL ...

Sharp 51W200 *Gambar kurang lebar bagian atas (bergaris Merah.Hijau,Biru) Protek.

*Kasus.
*Hidup sebentar terus kembali mati
*Gambar kurang lebar bagian atas (bergaris Merah.Hijau,Biru)


*Solusi
*Cek B+ 115 Volt
*Cabut Pin Protek Utama (IC kroma)
*Setelah nyala gambar kurang lebar Gambar bergaris bagian atas (merah,hijau,biru)
*solusi
*Cek VTB 45volt (pin 6,Ic vertikal TDA8357)
*capasitor 16v/1000Uf
